常州**锅炉有限公司车间变无功补偿改造
常州一大型锅炉企业蒸压釜车间变无功补偿柜因故障无法正常工作，导致变压器有功输出降低且功率因数不达标，现场显示的功率因数仅为0.7-0.72。用户要求将无功补偿柜进行修复后，功率因数能满足供电局考核要求。
主要设备有：板材表面抛光机、数控等离子切割机、四辊数控卷板机、五轴等离子数控相贯线切割机、纵环缝焊接机器人、炉胆装配中心、板材抛丸除锈机、釜盖自动化铣齿机、立式加工中心、X光整机探伤中心、智能检测中心。
基本信息
常州一大型锅炉企业蒸压釜车间变无功补偿柜因故障无法正常工作，导致变压器有功输出降低且功率因数不达标，现场显示的功率因数仅为0.7-0.72。用户要求将无功补偿柜进行修复后，功率因数能满足供电局考核要求。
主要设备有：板材表面抛光机、数控等离子切割机、四辊数控卷板机、五轴等离子数控相贯线切割机、纵环缝焊接机器人、炉胆装配中心、板材抛丸除锈机、釜盖自动化铣齿机、立式加工中心、X光整机探伤中心、智能检测中心。
改造前-无功补偿柜情况
改造前-无功补偿柜的补偿配置是采用抗谐型一体式智能电容器，且处于故障状态，不能正常运行。
 |  |

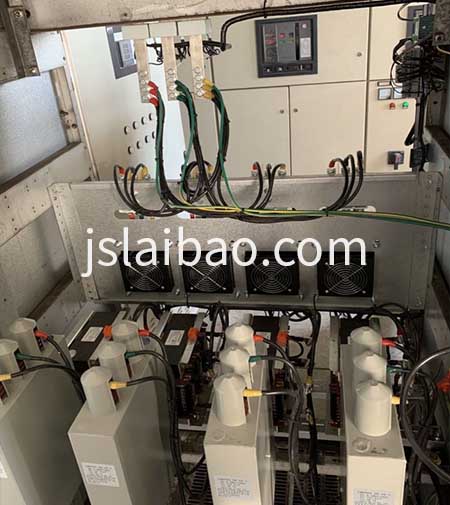

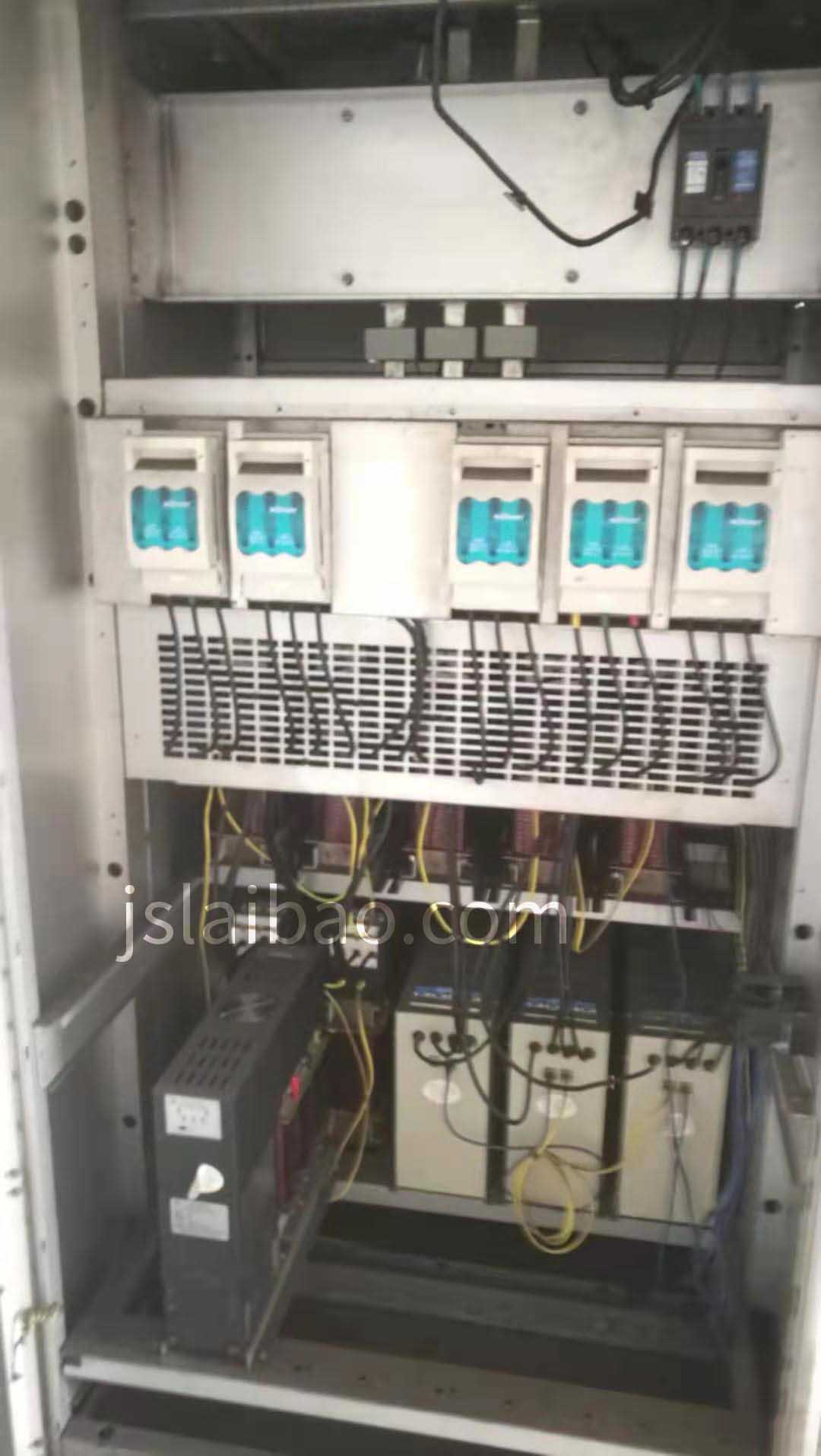

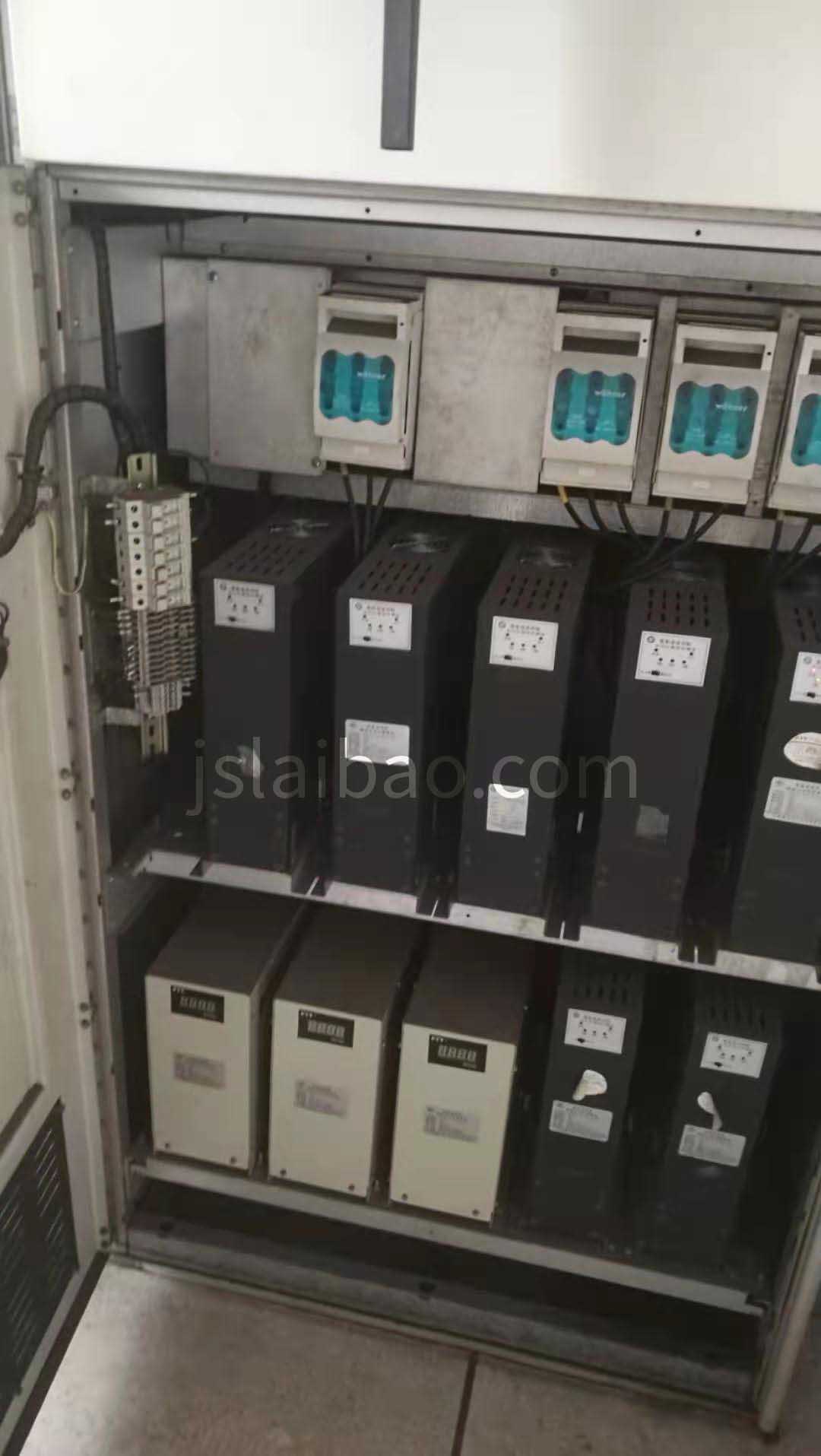

改造前柜内情况
 |  |

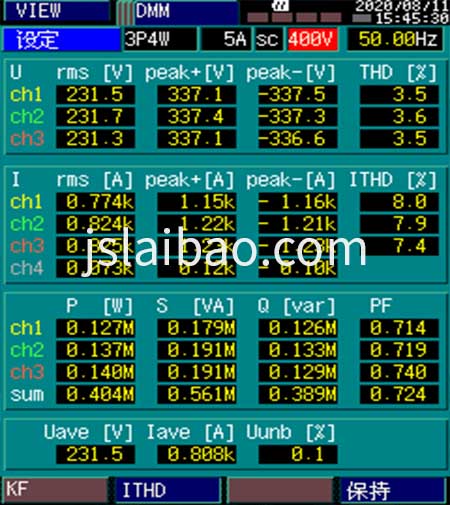

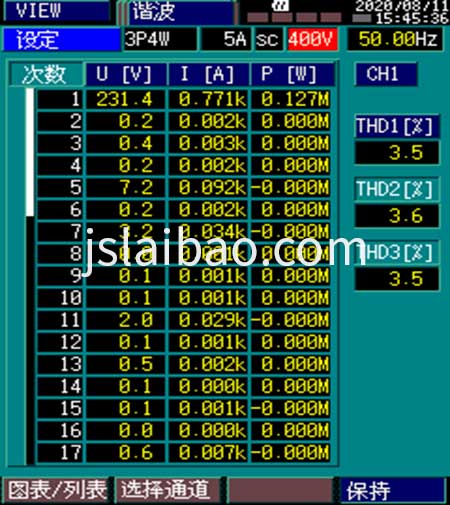

改造前电能质量数据
我司根据现场勘查及电能质量检测综合分析，给用户提供的电能质量优化方案是采用无源滤波改造方案，可以达到优化电能质量的目的。
改造方案
在该配电系统中，利用原有柜体、主开关、取样电流互感器，安装容量为560kvar的元件：抗谐型无功补偿控制器、动补调节器、滤波电抗器、滤波电容器等，可以实现在进行无功补偿的同时进行谐波治理。
改造后-无功补偿柜情况
 |   |

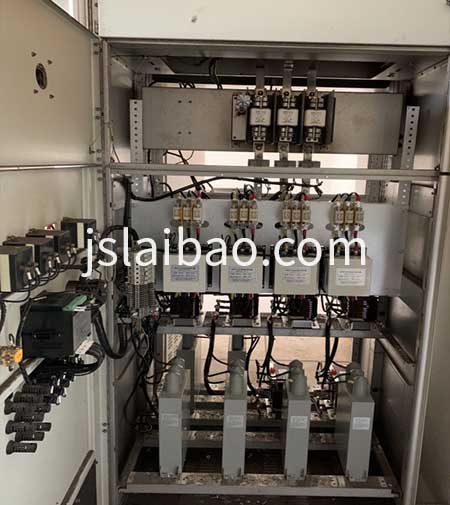

（改造后）
 |  |

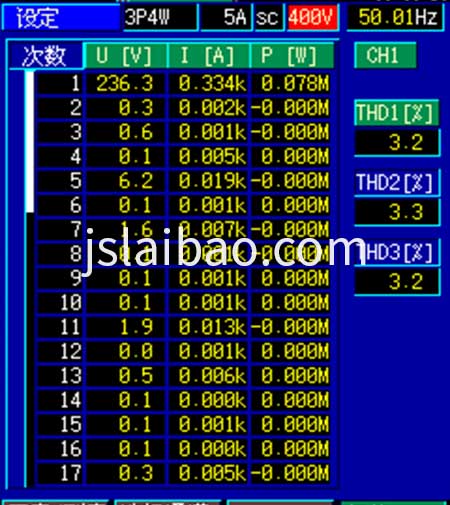

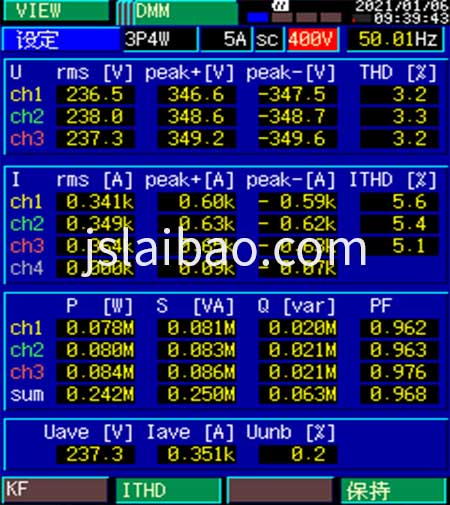

（改造后电能质量数据）
经现场调试后，设备运行稳定，系统实时功率因数达0.96以上，同时有效提高了变压器的有功输出及系统功率因数，5次谐波电流从92A降低到19A，无源滤波效果明显，解决了客户的困扰，客户对我司的工作进行了高度评价及肯定。

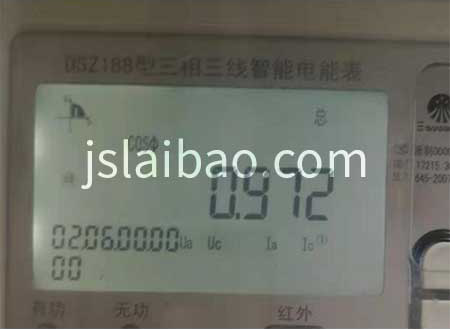

（用户负控电能表功率因数显示值）
改造后实现的功能
1、实现自动跟踪无功变化进行功率因数补偿。
2、实现过零投切功能，投切无涌流。
3、实现谐波滤除功能。
4、实现提高功率因数功能。
改造后给用户带来的好处
1、消除谐波的危害：滤除5、7次谐波，保障用电设备安全运转。
2、提高末端电压：通过无功补偿提高系统功率因数，保障线路末端电压稳定。
3、降低线路损失：减少由于线路过长导致的有功消耗，节约电能。
4、降低主变损失：减少主变损耗，节约电能。
5、释放主变容量：减少被无功功率所占用的主变容量，提高变压器的有功输出。
6、解决力调电费问题：减少或消除力调电费，为用户节约用电成本。
