产品简介

JL-TSVCG系列静止无功复合型发生装置，是由JL2000-ST复合型静止无功监控仪、晶闸管投切电容器（ TSC）和我公司研制的静止无功发生器SVG组合而成。TSC是以动补调节器+电抗器+固定电容组合而成，SVG是以电源变流器为核心的静止无功型快速补偿装置，实现动态无功补偿与谐波具有针对性滤除的功能。JL-TSVCG装置实现了TSC与SVG的优势互补，是江苏莱宝自主研发的一款静止无功复合型发生装置。该装置可以同时治理配电网中多种常见的电能质量问题：如功率因数超标、电流不平衡、电压闪变和电流谐波等，改善电网供电质量，确保用户设备安全运行，节能增效。

性能特点

JL-TSVCG静止无功复合型发生装置，综合TSC动态补偿装置和SVG静止无功发生器的优势，既可以实现补偿精度、响应速度的显著优化，同时又较大降低了装置成本。JL-TSVCG装置能够提供从感性到容性的平滑、动态、快速的无功功率补偿;并具备多项谐波抑制功能，人性化的人机接口，采用触摸屏中文显示界面，保护功能比较全面，性能稳定，更适用于工业现场电能质量综合优化领域，该装置具有如下的功能特点:
● 控制功能:可以按照功率因数和无功功率进行综合控制；

● 控制方式灵活:支持共补、分补及共分综合补偿，投切路数、单步容量可设定；

● 补偿效果优势:以TSC装置实现有级投切补偿，SVG模块实现盲点覆盖，从而实现无级补偿，不会出现过补及欠补，可实现三相平衡补偿，补偿响应速度快，真正动态补偿，具备谐波滤除功能，实现电能多项优化；

● 多项保护功能:具有过压、欠压、过流、谐波越限、频率越限、过温等保护功能；

● 人机交互人性化:采用触摸屏显示，电网、装置、SVG、电容器的各相电压、电流、功率因数、电压总谐波畸变率、电流总谐波畸变率、系统频率、有功功率、无功功率、电容器投切状态、IGBT器件温度、补偿电流等参数，可以采用波形方式进行显示，更加直观；
● 数据分析便捷:具有掉电数据保存功能，可通过U盘将记录数据导出，导出为excel文档，以便数据分析，具有485、CAN总线及网络通讯接口，便于数据通讯。

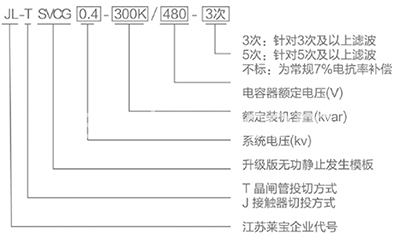

技术参数

● 额定工作电压：AC380V±20%；

● 工作频率：50Hz±5%；

● 过载能力：1.2 倍过载能力@1min；

● 开关频率：20kHz；

● 全响应时间：<10ms；

● 功率损耗：≤2.5%；
● 噪音：≤60dB；
● 通讯方式：2路 485 通信接口(支持 GPRS/WIFI 无线通讯方式)；
● 不平衡补偿效果：容量足够的情况下满足补偿后电流不平衡度小于 3%；
● 滤波效果：滤波范围为 2~50 次，容量足够的情况下补偿率不低于GB/T 14549-1993的规定；
● MTBF(平均无故障时间)：≥10 万小时。

使用环境

●  海拔高度：海拔 1500 米以下 ； 环境温度：-20～+50℃；

●  相对湿度：最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃时表面无凝露；
● 使用场所不得有易燃、易爆、腐蚀性气体和液体等危险产品；地震烈度：6 级以下；

● 污秽等级：Ⅲ级以下。

注：其它特殊使用场合、环境条件我司均可定制。
