常州**机械有限公司无功补偿柜谐波治理改造
常州一大型机械有限公司1#变压器因谐波含量较高，造成无功补偿柜内的电容器在使用过程中出现漏油、鼓肚、异响等现象，晶闸管开关也有部分损坏。用户希望我司通过对谐波治理来保证设备正常运行。
主要设备有：数控车床、焊机、精密切割机等设备。
基本信息
常州一大型机械有限公司1#变压器因谐波含量较高，造成无功补偿柜内的电容器在使用过程中出现漏油、鼓肚、异响等现象，晶闸管开关也有部分损坏。用户希望我司通过对谐波治理来保证设备正常运行。
主要设备有：数控车床、焊机、精密切割机等设备。
改造前-无功补偿柜情况
改造前-原无功补偿柜的补偿配置是普通串联铁芯电抗器+普通电容器，经检测，用户现场谐波含量比较高，如5次谐波已经严重超过国家标准要求，达到了180A，并且大部分电容器都存在有漏油现象。
 |  |

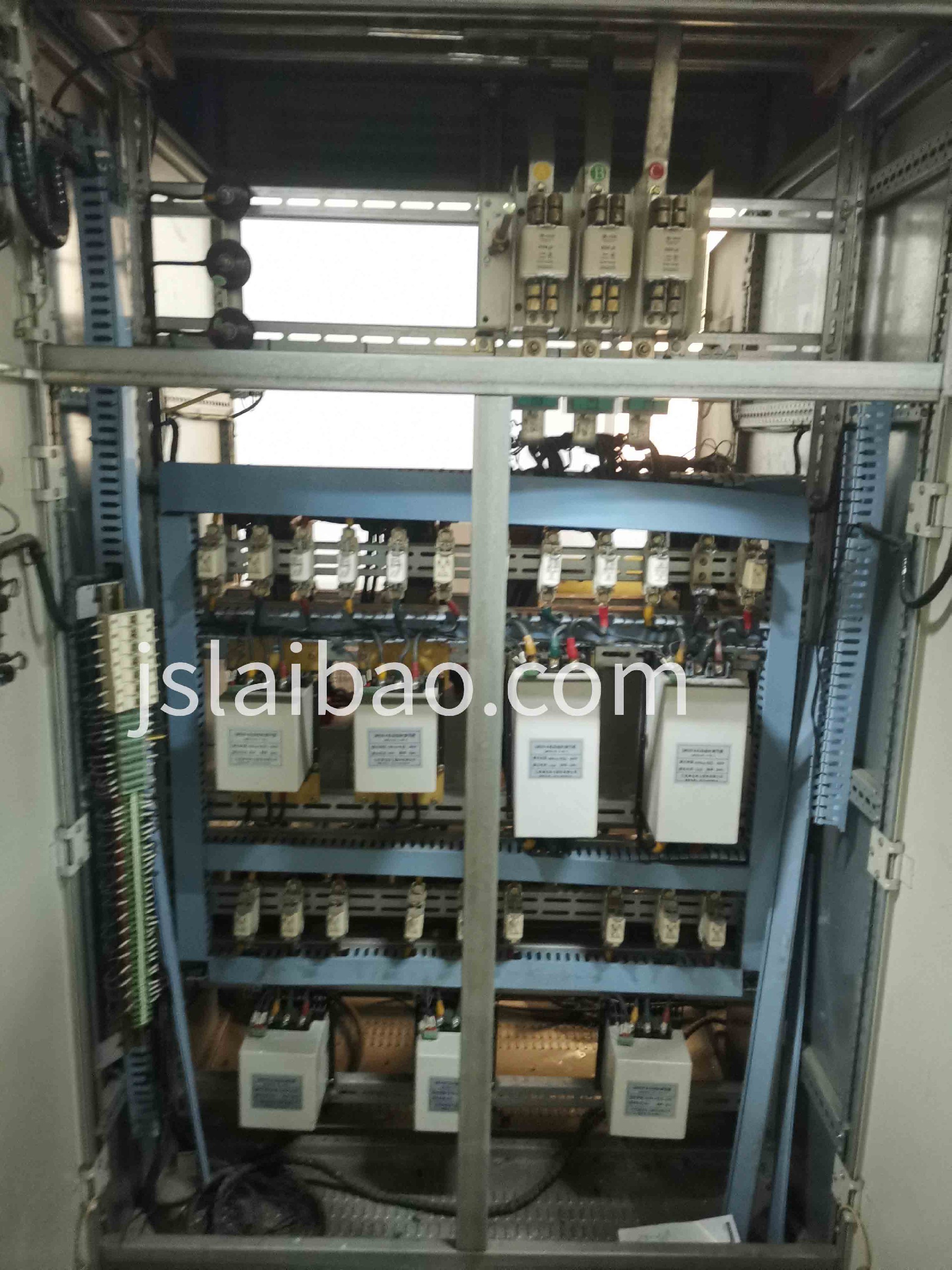

改造前柜内情况
 |  |

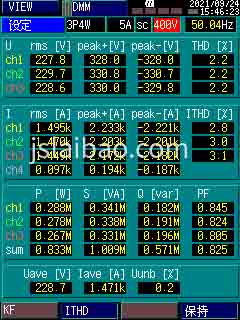

改造前电能质量数据
我司人员根据现场勘查及电能质量检测综合分析，结合用户现场环境及用电负载，给用户提供的电能质量优化方案：将原损坏调节器更换，并采用我公司根据现场谐波情况特殊定制的滤波电抗器和滤波电容器，组成无源滤波补偿回路。
改造方案
在该配电系统中，利用原有柜体、主开关、补偿控制器、取样电流互感器，安装容量为（300+300）kvar的无源滤波补偿元件。包含有动补调节器、滤波电抗器、滤波电容器等，可以实现在进行无功补偿的同时进行谐波治理
改造后-无功补偿柜情况
 | |

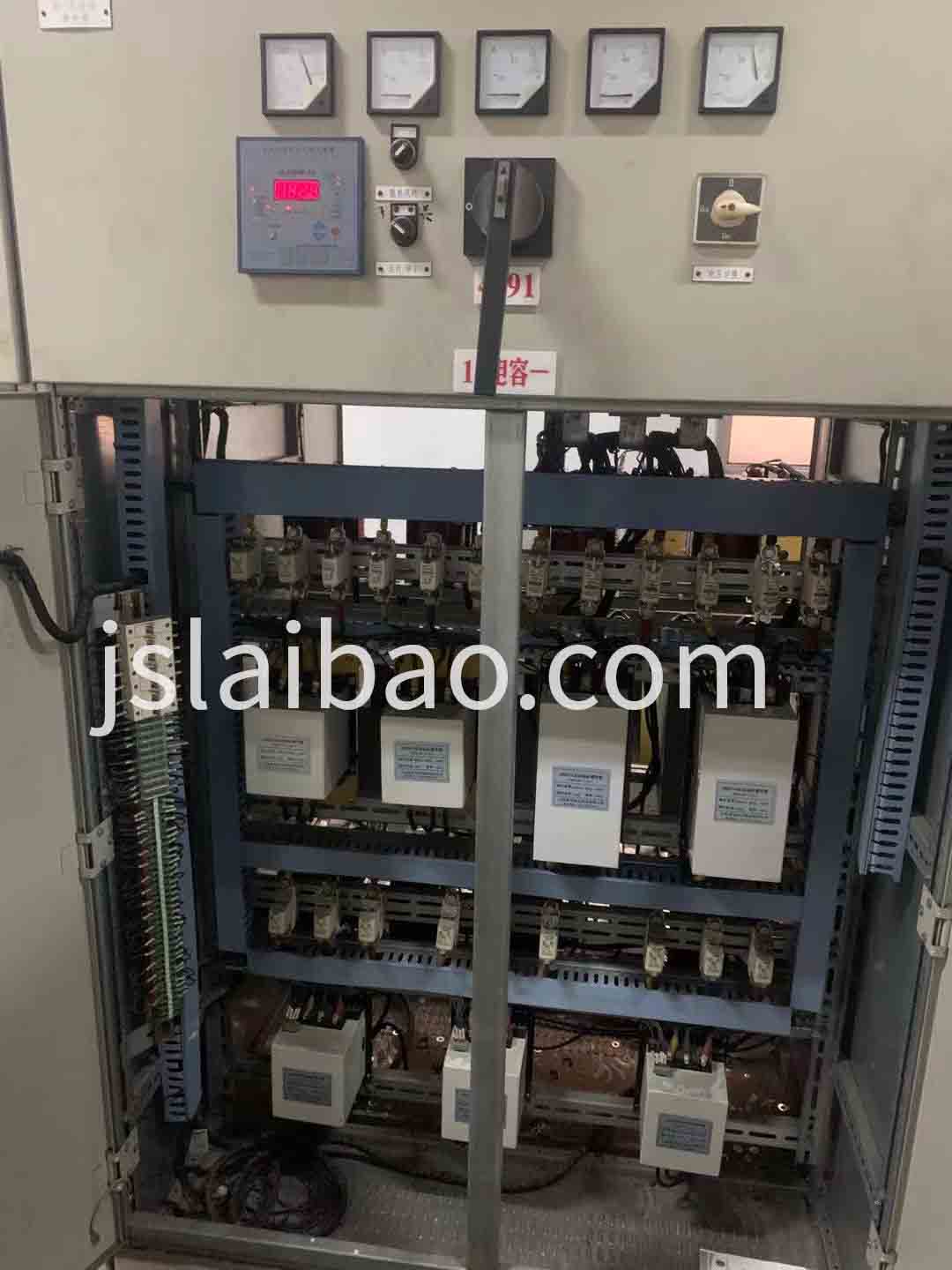

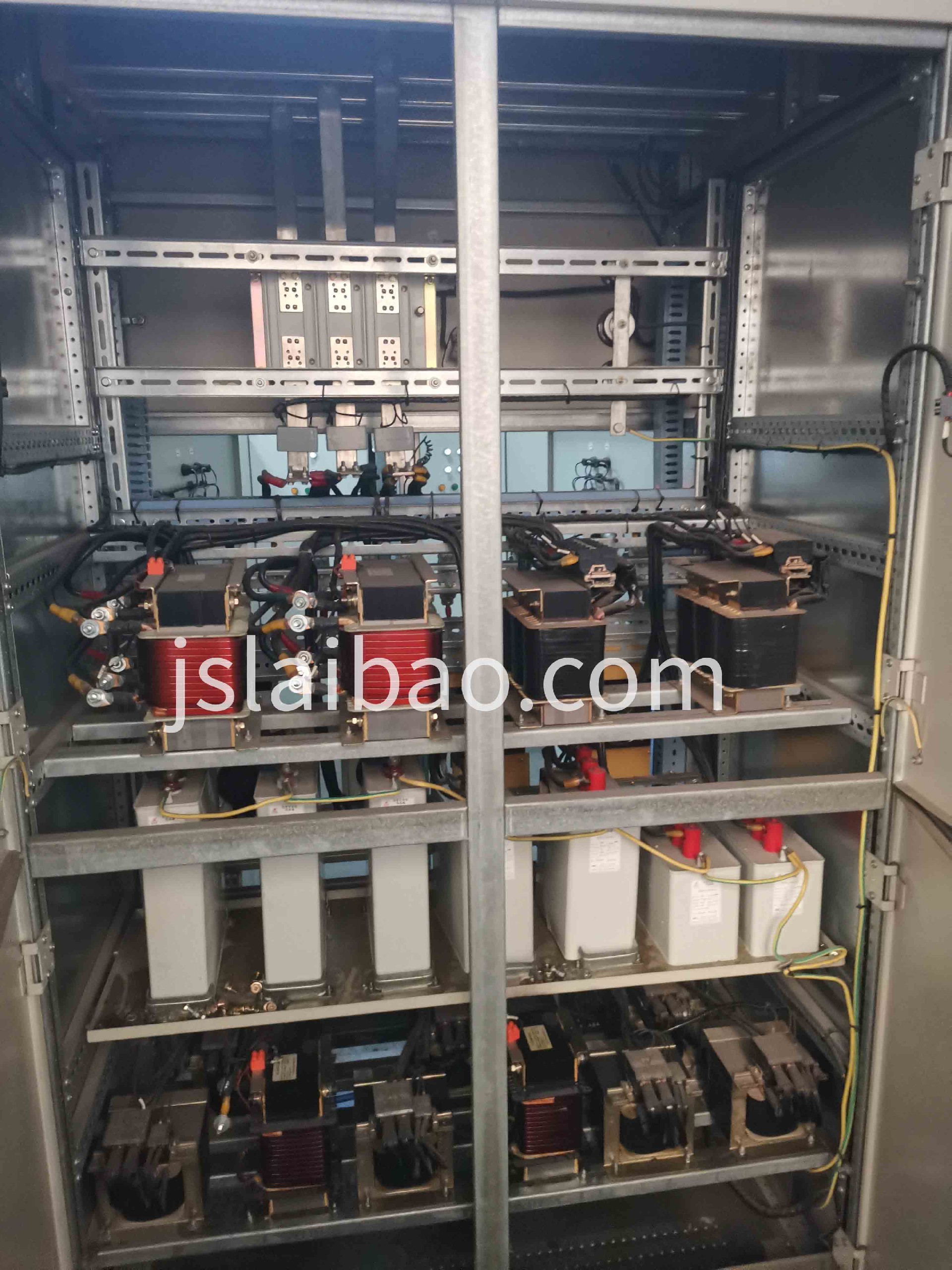

（改造后）
 |  |

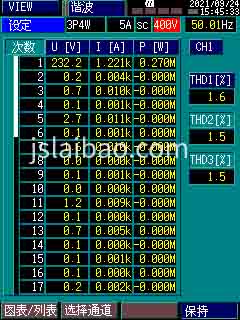

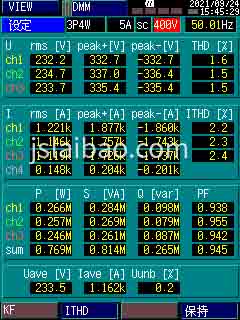

（改造后电能质量数据）
经现场调试后，设备运行稳定，系统实时功率因数达0.94以上，有效提高了变压器的有功输出及系统功率因数，同时滤波效果也很明显，电网系统中5次谐波由改造前180A滤除至11A，解决了客户的困扰。
改造后实现的功能
1、实现自动跟踪无功负载进行功率因数补偿。
2、实现过零投切功能，投切无涌流。
3、实现谐波滤除功能。
4、实现提高功率因数功能，功率因数从0.82提高到0.94。
改造后给用户带来的好处
1、消除谐波的危害：滤除5、7次谐波，保障用电设备安全运转。
2、提高末端电压：通过无功补偿提高系统功率因数，保障线路末端电压稳定。
3、降低线路损失：减少由于线路过长导致的有功消耗，节约电能。
4、降低主变损失：减少主变损耗，节约电能。
5、释放主变容量：减少被无功功率所占用的主变容量，提高变压器的有功输出。
6、解决力调电费问题：减少或消除力调电费，为用户节约用电成本。
