产品简介

LLB ( W）系列低压无源滤波装置根据电网系统和谐波负荷特征，由滤波电容器和滤波电抗器组成，采用专用接触器或可控硅开关进行投切，控制器可按功率因数进行滤波支路控制。LLB ( W）系列低压无源滤波装置利用专业的滤波仿真软件进行滤波器优化仿真设计，使滤波补偿效果达满足用户需求，以改善供电电压质量，减少损耗，提高功率因数;维护良好的用电环境，保障配电及用电设备的安全运行。

应用领域

LLB（W）系列低压无源滤波装置适用于整流、变频调速、冶金电解、化学电解等电力电子设备的工业领域；电气化铁路、地下铁道、无轨电车等交通领域；广播、邮政、通讯、对谐波干扰敏感的IT 产业领域以及对电能质量要求严格的会展中心、商业大厦、医院等领域。

性能特点

●装置主要由补偿滤波电容器、滤波电抗器、断路器、熔断器、接触器（或可控硅开关）、控制保护单元等组成，根据电网主要谐波设置专门的滤波支路，如常用的有3次、5次、7次、11次滤波支路，电路按照目标功率因数进行设计;

●控制器具有配变监测功能，采样精度高;并采用专业的抗谐波设计方法，在严重的谐波环境下能准确分析各次谐波的含量，准确测量电压与电流的相位角，无功计算准确;

●滤波装置通过先进的计算机软件进行系统仿真和设计，滤波效果明显。可根据客户的具体特殊要求设计，以合理的方案获得最好的功率因素补偿和谐波滤波特性;

●滤波装置投入后用电质量可明显改善，可滤除谐波，减少电压波动和抑制电压闪变，提高电压稳定性，改善电压质量，功率因数可提高到0.95 以上，经济效益明显;

●采用了完善的控制保护系统，保护功能齐全，具有过电流、速断保护、过电压保护、欠电压保护、不平衡电流保护等，运行安全可靠;
●针对快速变化冲击性负荷，可采用电子开关投切方式，实现动态实时滤波补偿，根据用户负荷性质的不同，设计的滤波支路数和容量均不同。
●可根据三相平衡或不平衡负荷特性选择三相共补或三相分补或三相共补与分补相结合的补偿方式，模块化的结构装配整齐统一，便于更换与维护。

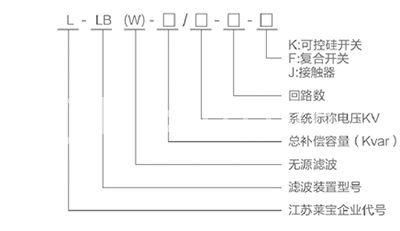

技术参数

● 额定电压：400V，660V，750V，1000V

● 额定频率：50HZ

● 额定补偿容量：500KVar以下/柜

● 谐波滤除率：可达到60%以上，完全满足国标要求

● 过电压能力：允许在工频1.1倍额定电压下长期运行

● 过电流能力：过电流不超过其额定电流的1.3倍时能长期运行
● 电容器接线方式：滤波支路按“Y”或“△”。
● 测量误差：电压：±0.5%，电流±1.0%，无功±1.0%
● 投切方式：按功率因数自动投切
● 投切延时：0～999秒可调。

使用环境

●  环境温度：温度-5℃~+40℃ 湿度：0～50%

●  海拔高度：≤2000m
●  环境要求：无油性灰尘，无腐蚀、易燃、易爆气体

注：其它特殊使用场合、环境条件可定制。

主要元器件介绍

●智能控制保护单元
基于数字信号处理技术，对采集参数进行无功计算，智能优化投切方案，输出投切控制信号可采用编码投切或循环投切方式;响应速度快、实时性强，快速跟随补偿，以提高配电系统功率因数及运行的稳定性。 采用大屏幕液晶显示，可显示系统的电压、电流、功率因数、谐波、有功、无功等各种电气参数，并通过RS232/RS485通讯口实现数据传输、及远距离监测监控的功能。

●可控硅开关
可控硅开关采用高性能晶闸管元件构成无触点电子开关。它具有响映速度快、磨损小、无噪音、并能将电容器组无冲击地接入电网等特点。等压零电流平滑地、动态投切电容器组，实现无冲击，无涌流，无过渡过程投切﹔克服了传统无功补偿装置在投切电容器时产生的暂态过程，避免电容器的过热、胀肚。

●滤波电容器、滤波电抗器
由滤波电容器、滤波电抗器串联组成，经精确计算的阻抗匹配后，具有避免并联谐振及滤除谐波的功能。能有效的滤除3/5/7及以上次谐波电流，滤波电容器采用自愈型环保、阻燃式电力电容器带有放电电阻、过压力及过电流保护装置。滤波电抗器经过特定设计和严格的容差控制，其绝缘等级为H级（185℃)。在1.1倍的额定电压，1.3倍的额定电流下长期稳定运行，噪音小、温升低、线性度好、寿命长。同时限制合闸涌流和操作过电压，延长电力电容器的寿命，保证用电设备的安全运行。
