产品简介

JL-APF系列有源滤波装置，包括壁挂式，机架式两种规格，由七寸大监控和APF模块组合而成。七寸大监控人机交互系统用于整柜信息的配置和查询，可以实现就地和远程两种方式的运行控制。

APF是通过外部电流互感器，实时检测负载电流，并通过内部DSP计算,提取出负载电流的各次谐波成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入电网中，达到滤波的目的。
JL-APF设备可以同时治理配电网中多种常见的电能质量问题：如功率因数超标、电流不平衡、电压闪变和电流谐波、过电压保护等，改善供电质量，确保用户设备安全运行，节能增效。

性能特点

● JL-APF模块及装置作为有源型滤波产品具有:滤波、抑制谐振、动态补偿、优化电能质量与节能等功能。产品为模块式设计，即可成套组装，也可以壁挂安装，体积小、占地少、安装操作方便。JL-APF有源电力滤波模块及装置可以对三相三线制、三相四线制电网进行谐波滤除，并联安装于配电系统母线或用电设备旁，可以滤除2-50次谐波，谐波滤除率达到95%以上。

●有源滤波功能:自动实时跟随、消除电网各次谐波，提高设备安全，降低设备损耗，满足国家标准，具有可控性和快速响应性。

1.抑制系统谐振功能:补偿性能不受电网频率波动影响，滤波特性不受系统阻抗的影响，消除与系统阻抗发生谐振的危险;动态补偿功能:不仅能治理谐波，而且能补偿无功、抑制电压波动与闪变，既可对单个谐波源独立补偿，也可对多个谐波源集中补偿;

2.提高系统功率因数功能:通过谐波与无功的实时补偿，实现提高系统功率因数，降低损耗，提高设备利用效率从而实现节能的功能;

3.主电路采用三电平拓扑，开关频率可到达20kHz以上，具有滤除谐波范围广，响应速度快，采用模块化设计，便于扩容与维护，模块体积最小、方便组合应用、运行维护方便，可针对多种负荷场合实现对谐波的有效滤除。

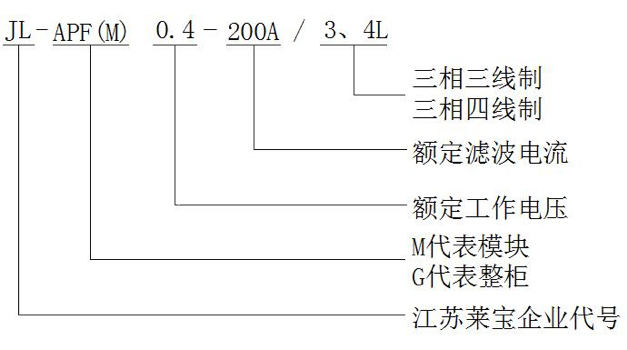

技术参数

● 额定工作电压：AC380V±20%；<10ms；

● 工作频率：50Hz±5%；

● 过载能力：1.2 倍过载能力@1min；

● 开关频率： 20kHz；

● 全响应时间：<10ms；

● 功率损耗：≤2.5%；

● 噪音：≤60dB；
● 通讯方式：2路485通信接口（支持 GPRS/WIFI 无线通讯方式）
● 不平衡补偿效果：容量足够的情况下满足补偿后电流不平衡度小于3%；
● 滤波效果：滤波范围为2~50次，容量足够的情况下补偿率不低于GB/T 14549-1993的规定；
● MTBF（平均无故障时间）：≥10 万小时。

技术优势

● 基于瞬时无功功率理论的电流检测技术，对谐波电流进行快速准确的检测;通过优化脉宽（PWM)控制，实现谐波电流动态补偿;采用电流直接控制，能使滤波器最大程度发挥滤波补偿作用且不会过载;

● DSP智能测控:采用具有高速运算能力的32位DSP芯片作为整个控制单元的核心，确保谐波检测和补偿控制精准有效;兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断;并可扩展通讯接口，实现后台计算机监控;

● 高频变流器:采用全桥PWM变流器产生补偿电流，主电路采用IGBT功率单元，高频运行，使变流器具有体积小，效率高，可靠性高的特点。

环境条件

● 海拔高度：海拔 1500 米以下 ；

● 环境温度：-20～+50℃；
● 相对湿度：最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 25℃时表面无凝露；

● 使用场所不得有易燃、易爆、腐蚀性气体和液体等危险产品；地震烈度：6 级以下；

● 污秽等级：Ⅲ级以下。

注：其它特殊使用场合、环境条件我公司均可定制。
